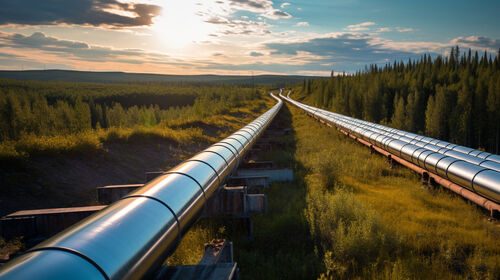

MYUAV Droneレーザーメタン検出器の応用 遠距離天然ガス管道検査
▶ 必要な ことMYUAV レーザー用無人機によるメタン検査
MYUAV Droneレーザーメタン検出器は,天然ガス長距離管路の検査において重要な役割を果たします.メタンガス濃度などのパラメータをオンラインで測定できます.漏れを検知する検査のためにレーザーメタン検出器を装備したMYUAVDROONEを使用して,パイプラインの漏れを迅速かつ正確に検出することができます.検査の効率を向上させる一方,MYUAVドローン検査は,中距離から長距離のパイプライン検査も達成できます.地上で到達が難しい地域をカバーし,検査の覆蓋度を向上させる.
さらに,MYUAV Droneレーザーメタン検出器は,携帯性,速度,効率性,低コストなどの利点があり,長距離パイプライン検査に理想的な選択肢となっています.
▶システム概要
地上ステーションソフトウェアを使用して路線計画を行うことで,中長距離管道検査を容易に達成できます.現時点の検査状況とメタン測定データをリアルタイムで表示できますパイプラインの漏れの場合,ターミナル機器は自動的にアラームを鳴らしてデータ (時間,座標,漏れ濃度,検査報告の自動生成のために,後期に.
レーザーメタンテレメトリ機器
LC30 PRO [5Gバージョン]は,LC30 PROの5Gバージョンである.現在,DJI M300RTKおよびM350RTKMYUAV DRONEに搭載可能である.センサーによって収集されたメタン濃度データは,5GモジュールDJI SDKなどのさまざまな送信方法を通じてリモコン制御アプリまたはWebページに表示するために送信することができます.. APP コントロール: Android デスクトップアイコンを開いて,レーザーメタン APP のログインインターフェースを入力します. 検査プロセス中に,MYUAV Drone の状態とメタン測定データをリアルタイムで見ることができますパイプラインの漏れの場合,ターミナル機器は自動的にアラームを鳴らしてデータ (時間,座標,漏れ濃度,検査報告の自動生成のために,後期にウェブ制御: メタンデータの統一監視と管理. 地図を呼び出し,3D/2D/平面表示の間を切り替える,3D飛行経路を表示する,色ブロック値を表示する,リアルタイムデータ表示標識点と測定点,異常領域の統計,迅速な位置付け,歴史的な記録の検索,輸出レポート
監視方法
検出ガス:メタン
検出原理:レーザー吸収スペクトロスコピー技術 TDLAS
検知モード:パンの傾斜スキャンタイプ,調整可能なスキャン半径とスキャン速度
振動角:1°,2°,3°,4°,5° オプション
振動速度: 1周/秒,1.5周/秒,2周/秒
パイプラインの上空を飛んで 3軸安定したギンバルは レーザー照射の方向を地面に垂直に維持します スキャンコントローラがギンバルの回転を制御しますレーザー照射が地面に投射されるのは 渦巻き形です, 特定の幅 (約3-10m) を掃く.その結果,MYUAVドローンは,1回の飛行で検査する必要があるパイプライン範囲をカバーし,飛行位置の誤りを補償することができます.そしてパイプラインから逸脱する漏れ空気の質量を捕獲.
▶検査手順
1準備作業
パイプライン検査の前に,MYUAVドローンは離陸準備をしなければなりません.操作者は安定した離陸を確保するためにリモコンでMYUAVドローンの離陸を制御します.
2検査路線計画
経路編集インターフェースは,経路の編集および変更を可能にします.経路をアップロードした後,MYUAV DRONEは自動飛行検査を実行して更新することができます.パイプラインの検査区域MYUAVの無人機がパイプラインエリアを完全にカバーし,障害物や危険な地域を回避できるように,オペレーターは検査ルートを事前に計画することができます.
3宿題のテスト
航空機が飛行路線に入ると,検査プロセス中にパイプラインの周りの空中でレーザースキャンが行われます.状態情報ボックスが画面の下部に表示されます.航空機情報,路線情報,メタン検出情報を含む.
飛行中に異常データが検出されると 地図に色で位置を表示できます
4データの分析と報告
飛行中に 限界値を超えたメタンガス漏れが検出されると,MYUAV ドローンは自動的に写真を撮影し,現在の濃度値などの関連情報を記録します.異常データ数MYUAV DRONEは収集されたメタン検出データを 地上端に送信し,専門家はデータを分析し,検査PDFレポートを作成します.パイプラインの運用と保守のための重要な参照を提供する.
▶監視報告のケース
メタンに関する詳細データ
開始日:2023年11月7日23時00:24
終了時間:2023年11月7日23時02:43
装置番号:テスト - メタン
検出格子サイズ: 30m * 30m (900平方メートル)
検知エリア数: 140
検知面積:126000平方メートル
メタンデータポイントの最大値: 3000.00 ppm,経度と緯度: xxx, xxx
[メタン] 最低データポイント値: 0.00ppm,経度,緯度: xxx, xxx
光強度の詳細データ
開始日:2023年11月7日23時00:24
終了時間:2023年11月7日23時02:43
装置番号:テスト - メタン
検出格子サイズ: 30m * 30m (900平方メートル)
検知エリア数: 140
検知面積:126000平方メートル
[光の強度] 最大データポイント値: 20.00lx,経度,緯度: xxx, xxx
[光の強度] データポイントの最小値: 0.00lx,経度,緯度: xxx, xxx
