MYUAV Drone のメタン検出器を用いた地下ガス管路の漏れ検知システムの概要

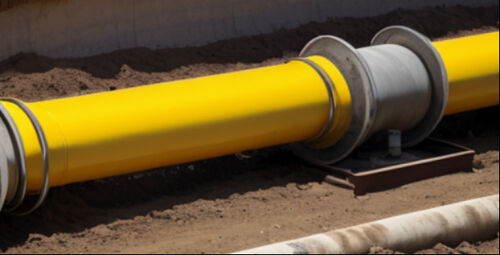

地下ガス管道 の 検査 の 重要性

ガス は 燃え易い 爆発性 の ガス で,安全 な 使用 と 管理 は 極めて 重要 です.地下 パイプライン は ガス 輸送 の 輸送 手段 です.ガス供給の安全性と安定性とは直接関係しています定期的な検査によって,漏れ,損傷,詰まりなどの安全上の危険が検知され,迅速に対処でき,ガス漏れや爆発などの事故を防ぐことができます.さらに都市地下総合パイプラインの老化は,腐食,老化,パイプラインの漏れや破裂などの他の安全リスクを引き起こす可能性があります.地下管路の安全な運用を保証するこれらの隠された危険性を特定し,それに応じた修理と保守措置をとるため,定期的な検査も必要である.特に,ガスの底線パイプラインの定期的な検査を行う必要がある..

初期地下ガス管の検査の制限

Early detection methods used in the automatic flight inspection of the MYUAV DRONE route showed that the projection of point laser along the flight direction of the MYUAV DRONE on the ground was a lineレーザースポットの直径である幅は通常20cmを超えませんでした.しかし,高圧天然ガス管の直径はほとんど50cmを超えました.MYUAV ドローンの飛行誤差は,検査が必要なパイプラインを覆うために, MYUAV ドローンの複数の往復飛行を必要とした.これはとても不都合でした

製品の利点

レーザーメタン検出器の限界を補うために,レーザー地面スキャンギンバルが開発されました.レーザー照射の方向を地面垂直に保持する3軸安定したギンバルスキャニングコントローラがギンバルの回転を制御し,レーザー照射の地面への投影は,一定の幅 (約3~10m) を横切る渦形になります.結果としてMYUAV DRONEは,一回の飛行で検査する必要があるパイプライン範囲をカバーし,飛行位置誤差を補償し,パイプラインから逸脱する漏れ気質を捕捉することができます.リアルタイム検出と検査の効率性の向上.

LC30pro [5Gバージョン]

LC30 Pro [5G版]は 容量,重量,電力消費,電磁気干渉の 対象の最適化設計を行っていますMYUAV Drone の用途特性を対象とする25ミリ秒の応答時間は,高速移動中でも安定した信頼性の高いデータ出力を維持することを保証します.それは高い感度,高度な測定精度低検知限界,迅速な応答速度,ほとんど維持や現場測定校正を必要としません.

伝統的な電気化学センサー検出方法と比較して LC30pro [5Gバージョン]は 接触のない測定を実現し 空気中のメタンガスの微量量を迅速に検出できます最大検出距離が150mで,温度などの環境要因の影響を受けない湿度や圧力が高く 安定性も高い

APP コントロール: Android デスクトップアイコンを開き,レーザーメタン APP のログインインターフェイスを入力します. 検査プロセス中に,MYUAV Drone の状態とメタン測定データをリアルタイムで見ることができますパイプラインの漏れの場合,ターミナル機器は自動的にアラームを鳴らしてデータ (時間,座標,漏れ濃度,検査報告の自動生成のために,後期に.

ウェブ制御: メタンデータの統一監視と管理. 地図を呼び出し,3D/2D/平面表示の間で切り替える,3D飛行経路を表示,色ブロック値を表示する,リアルタイムデータ表示標識点と測定点,異常領域の統計,迅速な位置付け,歴史的な記録の検索,輸出レポート

システム構成

L30Pro [5Gバージョン]レーザーメタン検出器は,現在,DJI M300RTKおよびM350RTKMYUAV Droneに搭載され,使用することができます.5GモジュールとDJI SDKなどの様々な送信方法を通じて表示するためにリモート制御APPまたはWebページにセンサーによって収集されたメタン濃度データを送信することができます..

構造構成

レーザー発射と受信モジュールは,探査機内に統合され,探査機内の受信ユニットは,信号受信回路,増幅回路,そして処理回路中央処理装置は2つのプロセッサを採用しています.一つは浮点点操作に使用されるDSPプロセッサで,ガス濃度を正確かつ迅速にテストできます.他のプロセッサは機能制御のために使用されます測定レーザーは,二次焦点化後,コリマターから放出されます.スポットの直径が150mを超えて20cm未満であることを確保する太陽光による干渉を軽減し,信号とノイズの比率を向上させるのに十分な強度を持つようにする.探査機の外側には三軸のギンバルがあります測定レーザーホール,指示レーザーホール,受信窓.

製品プランの構成

MYUAV ドローンレーザーメタン地下管道検査システムは MYUAV ドローン,LC30pro [5G]センサー,地上制御センターを含む包括的なシステムです効率的な地下ガスパイプラインの漏洩検査を実現するために協力する.

これはLiDARスキャンとメタン濃度検出の 任務を遂行するシステム全体の核心です干渉防止能力地下管の環境に適応する耐久性です

LC30pro [5G]センサー: MYUAV DRONEには,地下パイプラインのメタン濃度をリアルタイムに監視できるメタンセンサーなどの様々なセンサーが装備する必要があります.メタン濃度が安全範囲を超えるとセンサーがアラームを鳴らします

地上制御センター: これはシステム全体 (PC制御端と APP制御端を含む) のもう1つの重要な部分で,MYUAV DRONEによって送信されるデータを受信する責任があります.データ分析と処理を行うことパイプラインの整備と修理の基盤となる.
