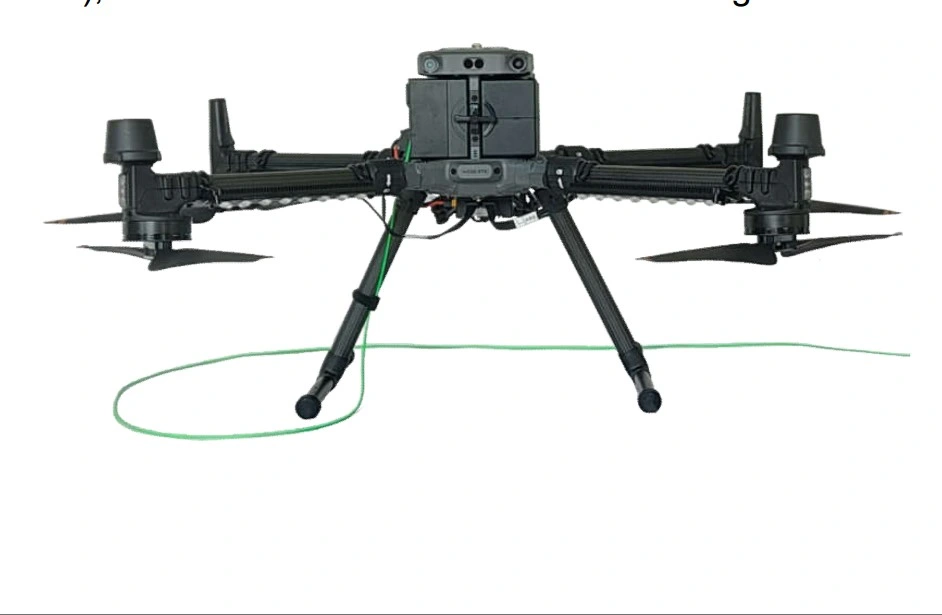

MYUAV 新バージョン Dji M300 M350 固定ドローンワイヤー

新しいバージョンDJIM300M350 固定ドローンワイヤー


ドローンの電源システムc かもしれない特別なニーズに合わせたものです

ケーブルの長さは 33~330mでカスタマイズできます.
光ファイバーケーブルは利用可能だ.
このシステムは MTOW 5-110kg のすべての多回転ドローンに対応します

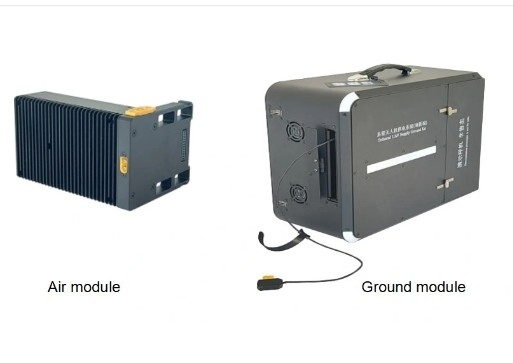

ドローン・テザー・パワー・ユニット TPS110M-M300/M350

1.環境特性

1) 環境温度: -20~45 oC (作業), -40~65 oC (貯蔵)
2) 相対湿度:RH10~80% (作業),RH5~90% (貯蔵)
3) 標高 0~3000m

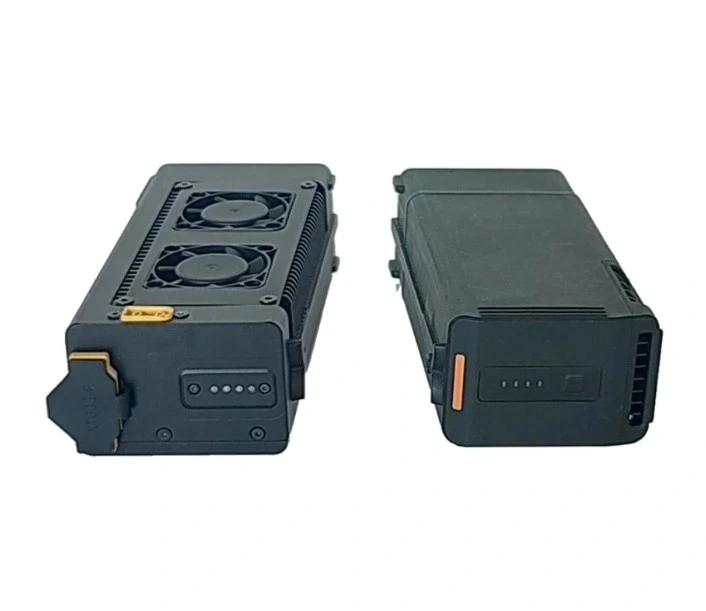

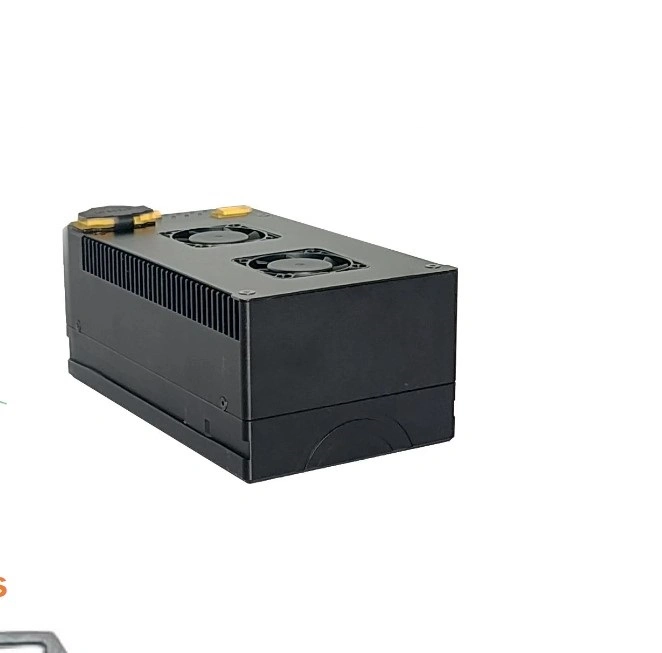

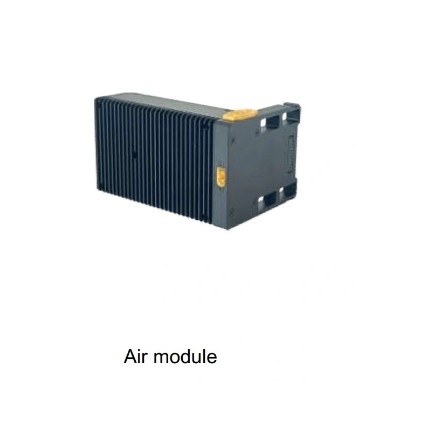

2.空気モジュール電源Tether ドローン DJI M300 M350

1) 入力電圧: 600~830Vdc 幅広く入力
2) 出力電圧: 51.5 ± 0.5Vdc,常電圧出力,電圧のカスタマイズをサポートする.
3) 出力: 3000W (長期出力), 3500W (ピーク値≤10s).
4) 保護機能: 入力超電圧と低電圧保護,出力超電圧,超電流,短回路,超温度保護
5) 設置方法:プラグとプラグを外す,元のバッテリー設置方法と同じ,ドローンと航空箱は変更を必要としません.
6) 散熱方法:外部の扇風機が熱を活発に散布し,予備された空気管は強制冷却です.
7) インターフェース:入力XT60,出力バッテリーインターフェース (ドローンによる),出力XT60 (照明による).
8) サイズ: 163 × 92 × 65 ± 0.5mm (追加設置スペースを占めずに1つのTB60電池を交換する).
9) 重量:980 ± 20g (ドローンの離陸重量を減らすために1350gのTB60電池を交換する)
10) 保護レベル:IP54

3機能的特徴

自動ロールイン/アウト: UAVの離陸と着陸をフォローして,同期的にケーブルロールイン/アウト,適応的に緊張を調整します.電源が切断されている間,ケーブルを引き戻すボタンを手動で押す.

通信機能: シリアルポートプロトコルの有線通信機能があり,Bluetoothまたは無線シリアルポートプロトコルの無線通信機能をサポートします.

保護機能: 入力超電圧・低電圧保護,出力超電圧,超電流,短回路,高温保護,故障排除,自己回復

データ表示機能:4.0インチタッチスクリーンは,電圧,電流,温度,ケーブル出口長,日付,時間,動作記録,故障記録,および作業状態情報などのデータを表示します..

設定調整:ディスプレイは,設定とワイヤリング速度,ワイヤリング緊張,ワイヤリングロールアウト緊張,安全長,日付と時間の調整をサポートします.中国語と英語の画面を切り替える.

故障アラーム機能: システムが故障すると,ディスプレイ画面がスクロールして故障情報を表示し,故障アラームライトが赤色で点滅し,警鐘を鳴らします.

装備:バックパックの設計により,バックパックは,タッティングボックス,エアモジュール電源,照明ユニット (オプション) を含む完全なタッティングシステムで装備できます.他のアクセサリー総重量は12 ± 0.5kgである.



4.パラメーター

ポイント		技術パラメータ
環境温度		-20〜45 oC (作業), -40〜65 oC (貯蔵)
相対湿度		RH 10-80% (作業),RH 5-90% (貯蔵)
高さ		≤ 3000m

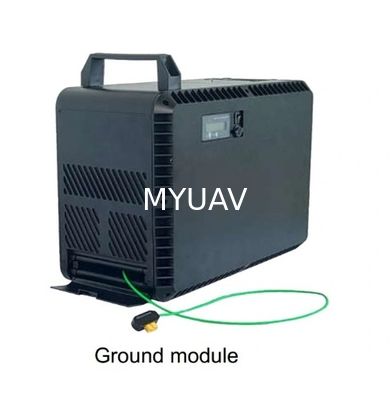

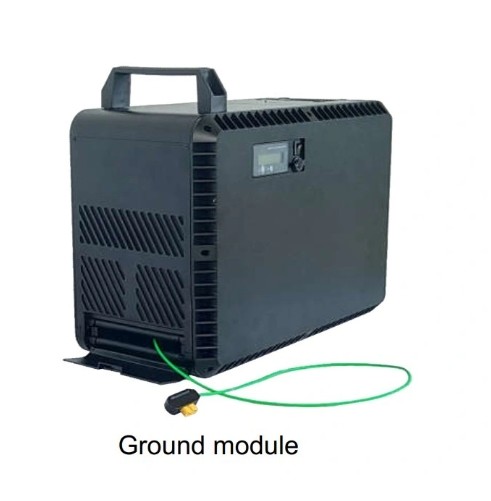

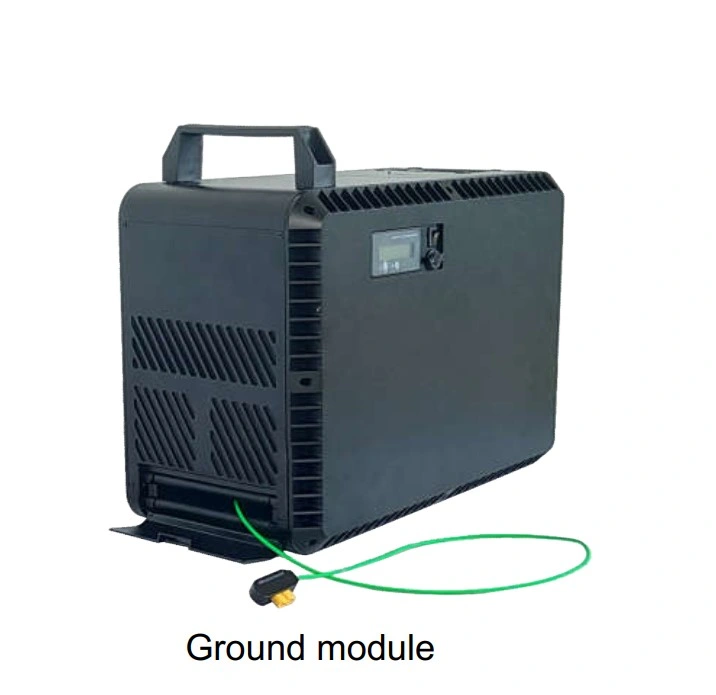

接続電源モジュール	入力電圧	176-264Vac 幅広く入力,単相 220Vac@45-65Hz
	出力電圧	400~750Vdc 調整可能,工場デフォルト 750Vdc
	出力	3500W (ラングレーン出力) 3850W (ピーク値 ≤ 30s)
	貯蔵ケーブルの長さ	最大ストレージケーブル ≥ 120m を支える
	収縮速度	0-2m/s,調整可能
	引力	0-10N 調節可能
	インターフェース	スイッチ付き入力ソケット,ケーブル出力XT60コネクター
	鍵とスイッチ	高電圧のオン/オフボタン,ケーブルの強い引き込みボタン,アラーム指示灯
	サイズ	360 × 280 × 165 ± 0.5mm,脚のパッドとハンドルを除く
	体重	9.2 ± 0.2kg,110mの固定ケーブルを含む
ロープケーブル	材料	銀塗りの銅線 複合型フッロプラスティック隔熱層 高モジュール張力航空用繊維織物層
	流動	3〜5A
	DC抵抗	10.5 ± 0.2 Ω,100m@20 oCループ
	張力強度	≥50kg,繰り返し引き戻し,500回以上放出する耐久性
	断熱強度	≥3000Vdc,1分間断定がない
	ケーブルの長さ	55/110 ± 2m,カスタマイズされた線長に対応
	外径	2.6 ± 0.2mm
	体重	1.2 ± 0.05kg/100m

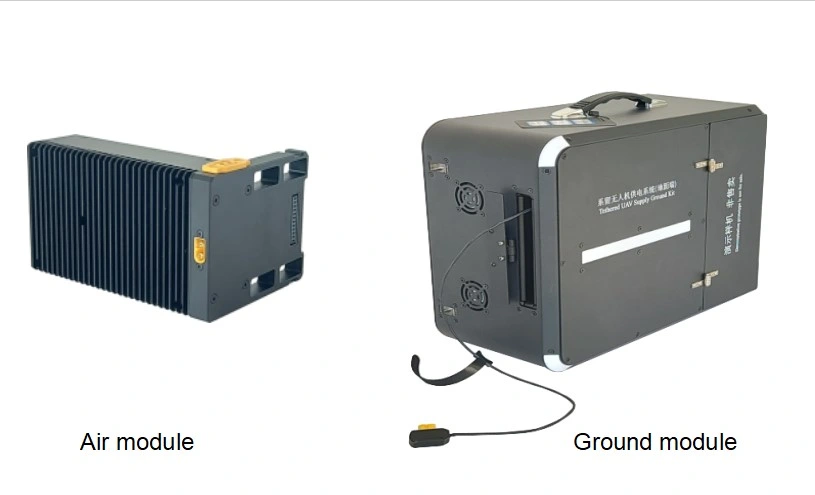

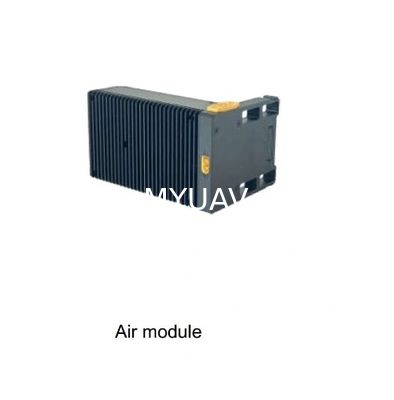

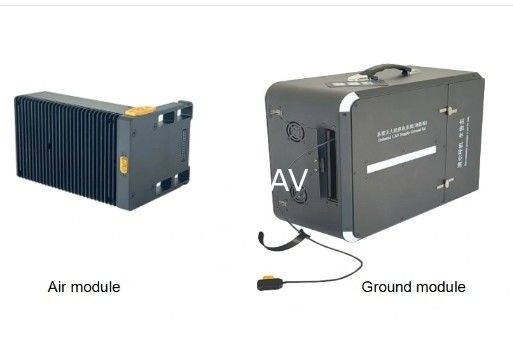

空気モジュール	入力電圧	600~830Vdc 幅広く入力
	出力電圧	51.5 ± 0.5Vdc,常電圧出力
	出力	3000W (長時間出力) 3500W (ピーク値 ≤ 10s)
	保護機能	入力超電圧と低電圧保護,出力超電圧,超電流,短回路,超温度保護
	隔離電圧	3000V (Vin-Vout), 1分,漏れ電流 ≤ 5mA,故障,フラッシュオーバー,コロナ現象がない
	設置方法	プラグイン装置は,ドローンと航空箱の変更なし,元のバッテリー設置方法と同じです.
	散熱方法	天然空気の冷却
	インターフェース	入力XT60 輸出電池インターフェース (ドローンによる) 出力XT60 (照明による)
	保護レベル	IP54
	サイズ	158 × 92 × 110 ± 0.5mm (追加設置スペースを占めずに1つのTB60電池を交換する)
	体重	960 ± 10g



項目目標のパラメータ
1固定式アースボックス: 176-264Vac 幅広く入力,単相 220Vac.
2. 空気モジュール電源出力電圧: 25.5 ± 0.3Vdc 常電圧出力. UAV は,電源が接続されている状態で動作し,バックアップバッテリーは,すべての時間中に完全に充電され続けます. 電力損失を伴わないようにします
3装置の出力:エアモジュール電源 ≥2000W,固定接地箱 ≥3500W.
4空気モジュールの電源サイズ: ≤156 ×75 ×48 mm,追加設置スペースを占めずに1つのTB30電池を交換します.
5. 空気モジュール電源重量: ≤ 590g, 685g TB30 バッテリーを交換する.
6接地ボックスのサイズ: ≤ 360 × 260 × 180mm
7ローバーの重量: ≤9.2kg,ローバーのケーブルが110mを含む.
8ケーブルの大きさと重量:長さ ≥ 110m,ケーブル直径 ≤ 2.4mm,重量 ≤ 1.1kg/100m
9自動ロールイン/アウト: UAVの離陸と着陸をフォローして,同期的にケーブルをロールイン/アウトし,緊張を適応的に調整し,電源喪失状態下で手動でケーブルを引き戻します.
10超電流保護機能: 空気モジュール電源が超電流を出力すると,恒常電流下降保護を提供します.直接オフにすべきではなく,自己回復することができます..
11通信機能: テーザーグラウンドボックスはシリアルプロトコル有線通信機能を持ち,Bluetoothまたはワイヤレスシリアルプロトコルのワイヤレス通信機能をサポートします.
12データ表示機能:タッチスクリーンは電圧,電流,温度,出口長,日付,時間,動作記録,故障記録,および作業状態情報などのデータを表示します.
13設定調整: ディスプレイ画面は,設定と調整をサポートするワイヤ収集速度,ワイヤ収集緊張,ワイヤリリース緊張,安全メーター,日付と時間,中国語と英語の画面を切り替える.
14. 障害者警報機能: システムが故障すると,ディスプレイ画面がスクロールして障害者情報を表示し,障害者警報灯が赤く点滅し,警報するビープをします.
15システム機器の保護レベル:エアモジュール電源 ≥ IP54,固定接地箱 ≥ IPx4

16.システム装備:バックパック設計,バックパックには,ローダー・グラウンド・ボックス,エア・モジュール電源,照明ユニットを含む完全なローダー・システムが装備できます.完全なアクセサリー総重量 ≤ 12.5kg

ドローンの電源システムでは,下記の形式からいくつかのタイプを選択できます.

- 日夜任務
- ラジオリレー
- 危機管理
- サイト保護
- 交通監視
- 大規模イベントのセキュリティ
- 森林監視
- 産業監視
-空気の質の監視

1ローター型無人機 (UAV) は 危険性や破壊性があり 不適切な操作により 人身傷害や財産の損害が 引き起こされる可能性があります操作説明書に従って使用してください.
2操作者は専門的な訓練と検査を受けなければならない. 未訓練のスタッフはこの製品を操作しない.
3酔っ払って,疲労状態で,この製品を扱うときに病気にならないでください.
4. 危険の可能性を防ぐために,常に無人機 (UAV) と安全距離を保持する必要があります
5危険性がある場合は 安全離陸重量以下で飛行してください
6強い電磁気干渉の状況下では 飛行しないでください
7地元の法律や規則に従って 飛行禁止区域に 飛び込んではいけません
8旋回モーターやプロペラに近寄ったり触ったりしないでください.
9UAVにインストールする前に,両バッテリーを完全に充電し,彼らの差圧が0.1V未満であることを確認してください.
10. バッテリーを長時間使用しない場合は, 60%の電力を保持した換気乾燥した場所に保管してください
