| MOQ: | 1 epc |
| 価格: | 14800usd |
| standard packaging: | カートンの箱 |
| Delivery period: | 14 営業日 |
| 支払方法: | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |
II,FC30に適応した無人機
1支援飛行時間:≥24時間
2. 支援飛行高度:≥200/300m ((固定ケーブル長さ220/330m,安全長さ)
III 機能の特徴
1. 保護機能:強電と弱電の別々の設計. 超電圧入力と低電圧保護,超電圧出力,超電流出力,出力回路,温度保護以上の出力入力出力電圧抵抗≥3000VDC 固定ケーブル隔離電圧抵抗≥3500VDC
2.データ通信:有線および無線通信機能,リモートディスプレイと制御をサポート,クライアント側からのデータ表示とダウンロード.オプションの光ファイバー通信.
3.データ表示機能:タッチスクリーンでは,出力電圧,出力電流,出力,ケーブル出口長,作業時間,設置温度,総電力消費量,欠陥記録作業状況情報も
4.設定と調整:ディスプレイは,取り込みと返済の引き力,速度,データと時間,出力電圧,安全長さ,警告温度などパラメータの設定と調整をサポートします..中国語と英語の切り替えを支援します
5. 警告とリマインダー:故障の場合,画面は故障の内容を表示し,リマインダーが鳴ります.
6自動取出と返済:ドローンの離陸と着陸後,同期接続ケーブルの取出と返済,ストレスの自動管理を調整,電源を切る間,ケーブルを反応するためにボタンを押す.
7運搬と輸送:箱にはハンドルと足のパッド,オプションの折りたたむトレーラー,輸送用のトロリーホイールが装備されています.電源は 25000W/100L のディーゼル発電機で選べる (仕様付)
IV,パラメータ
| 項目 | 技術パラメータ | ||
| モデル | TPS220M-FC30 | TPS330M-FC30 | |
| ケーブルの長さ | 220M | 330M | |
| 環境温度 | -20~45°C (−20〜45°C)作業する温度は40~65°C貯蔵) | ||
| 相対湿度 | 10~80%のRH作業する5~90%RH貯蔵) | ||
| 高さ | ≤3000m | ||

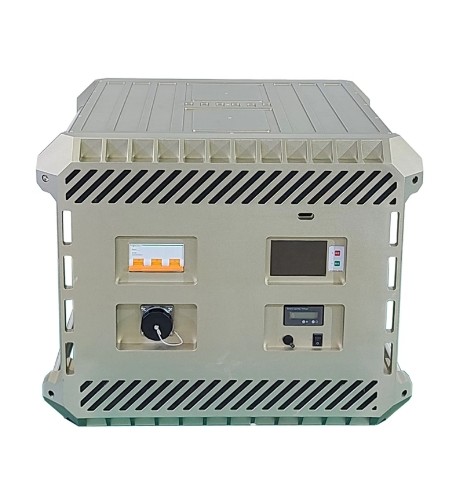

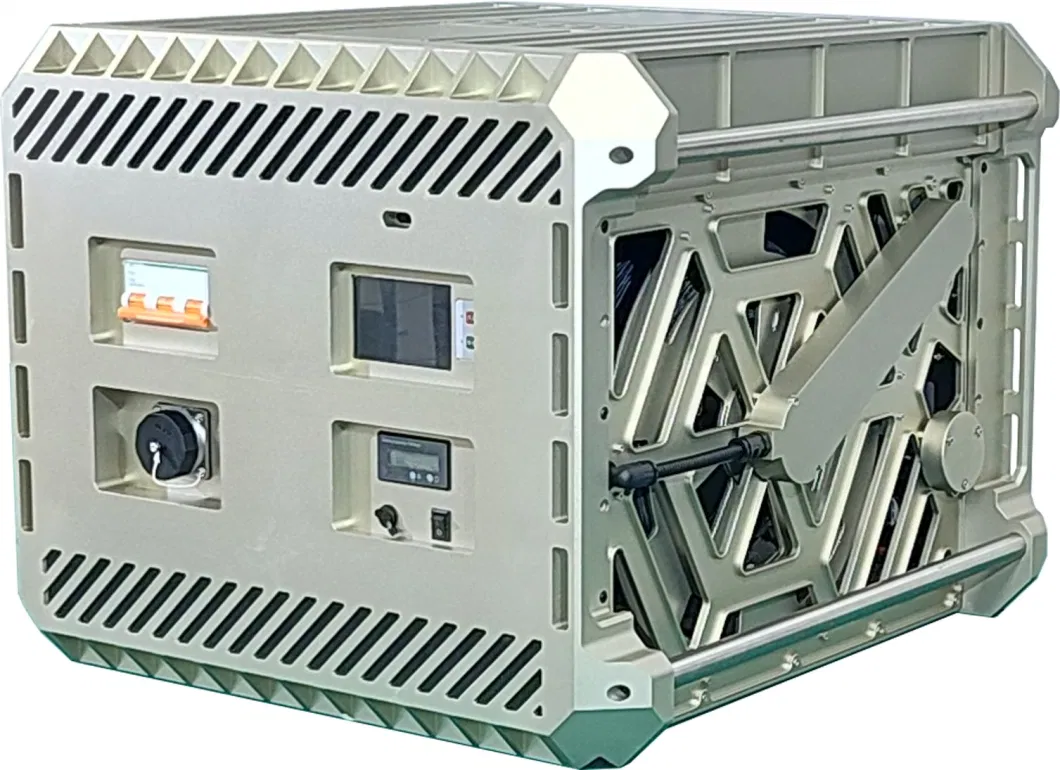

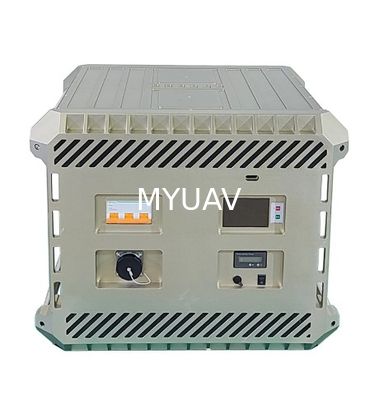

| 地上電源モジュール | 入力電圧 | 380±10%VAC,三相,五線システム (TCM),周波数 50Hz | |
| 出力電圧 | 600~800Vdc調節可能工場のデフォルト 800Vdc | ||
| 出力 | ≥22000W (定数長時間出力)25000W (((最大値30ドル) | ||
| 吸収と報酬スピード | 0~3m/s調節可能 | ||
| 吸収と報酬 張力性 | 0~20N調節可能 | ||
| インターフェース | インプットa はアールpスラグbオラードo出力 LP20a はアールpスラグfイバーoパティックス FCp(選択可能) | ||
| ボタンとスイッチ | ACスイッチhほらvオルテージon/offbアットンc出来るtわかったupbアットンpオーバーbアクプs魔女 | ||
| 保護レベル | IPx4 | ||
| サイズ | 600×570×460±0.5mm足のパッドとエを除く外部アクセサリー | ||
| 体重 | 54±0.5kg固定ケーブルを除く | ||
| 固定ケーブル | 材料 | 合金 軽量 高温耐性 航空機用ワイヤ 複合製 フロアプラスチックの隔熱 高モジュール 拉伸性 航空宇宙級繊維の帯 | |
| 光ファイバー通信 | 固定ケーブルは,光ファイバー通信がオプションである緊密に包まれた単調ファイバーを含む光電子複合ケーブルである. | ||
| 流動 | 25~30A | ||
| DC抵抗 | 1.6±0.1Ω,100m@20oCループ | ||
| 抵抗 張力強度 | ≥300kg繰り返しの反応と放出時間に耐える≥1000 | ||
| 断熱強度 | ≥3500Vdc,1分障害がない | ||
| ケーブルの長さ | 標準装備 220m選択可能330m | ||
| 外径 | 6.3±0.1mm | ||
| 体重 | 44±1g/m | ||

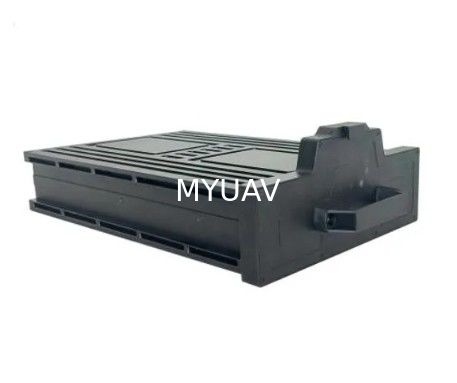

| 空気モジュール | 入力電圧 | 580~810Vdc幅広く入力 | |
| 出力電圧 | 59Vdc±1%,常電圧出力,サポート電圧のカスタマイズ | ||
| 出力 | ≥18000W(格付けされた長期生産),≥22000W (((最大値¥10s) | ||
| 保護機能 | 入力 超電圧,電圧保護下,電圧を超えた出力,超電流,短回路,温度を超えた保護 | ||
| コミュニケーション機能 | 任意の CAN 通信で,電圧,電流,温度データおよび動作状態情報を報告します. | ||
| 隔離電圧 | ≥3000V ((Vin-Vout),1分,電流漏れは5mA障害がない,f嘘の弧とコロナ現象 | ||
| 設置方法 | ドローンのバッテリー交換 直接プラグアンドプレイ装置 | ||
| 熱散 | 活性冷却用の扇風機,強制冷却用の空気管 | ||
| インターフェース | インプットLP20a はアールpスラグ出力XT90,XT60×2 | ||
| 保護レベル | IP54 | ||
| サイズ | 468×308×142±0.5mmコンネクタを除く | ||
| 体重 | 10.8±0.2kg(11,5kgのドローンバッテリーの交換) | ||
| パッケージ | サイズ | 車輪スーツケース:850×740×600±5mm(車輪は含まれていません) | |
| 体重 | 115±5kg地上電源モジュール,空中モジュール,トレーラー (オプション) の保管,付録と文書 | ||
1異なる規定がない限り,上記すべてのデータは,Ta=25oC,湿度<75%,名目入力量および名目負荷量で示されています.
2"スペースが限られているため,この表には不完全なデータがあります.それを入手するには,当社の販売スタッフに連絡してください.
