MYUAV電源システム ローダードローンシステム

MYUAV電源システム ローダードローンシステム

1.典型的な特徴
1) 軽量で携帯可能: サイズが小さく,軽量で,牽引棒を支えるか,携帯可能で,持ち運びが簡単で,迅速に展開できます.

2) シンプルな操作:接続がオンになった後,離陸と着陸中にUAVを操作する必要はありません.

3) パワフル:包括的な入力と出力保護機能,動作と故障記録の保存,有線通信と携帯電話の同期をサポートする.

4) 自動引き込みと引き込み: 適応調整と自動引き上げ,引き上げ,ケーブルの配置は,人間の介入なしに,航空機の引き上げと速度に応じて,

5) 常電圧安定化:空中電源は,幅広い入力範囲と常電圧安定化出力を持っています.待機電池の容量は,UAVの着陸時間を満たすことができます.

2.アダプタブルドローン
対応するUAVとマッチして 接続ドローンシステムを作ります
1) 支援飛行高度:120~220m (ケーブル長さ:220m,安全長が予約されている)
2) 支援離陸重量: 30~55kg (UAVの力効率は異なります.このデータは参照のみです)

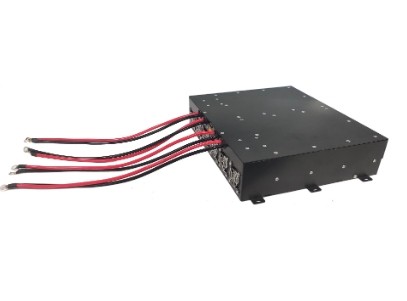

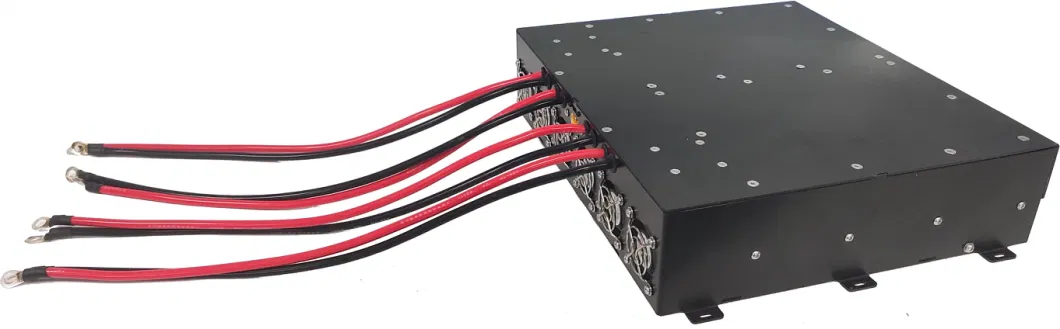

3.空気モジュール(乗用電源)


1) 入力電圧: 580~810Vdc 幅広く入力,常電圧出力
2) 出力電圧: 50± 0.5Vdc,出力電圧のカスタマイズをサポートする.
3) 出力: 12000W (長期出力) 15000W (ピーク値 ≤ 30s)

4) 保護機能
A. 入力超電圧および低電圧保護: 切断防止,故障排除および自己回復
B.出力過剰電流保護: 恒常電流減電保護,故障排除,自己回復
C.出力短路保護:出力電流制限操作,故障排除,自己回復
D.出力超温保護:シェル温度は95°C±2.5°Cで,冷却および自己回復後,
E.出力超電圧保護: 自動停止・ロック,再起動・電源を回復

5) 通信機能: CAN通信,電圧,電流,温度,その他のデータおよび状態の報告
6) 設置方法: 設置用ラグを予約し,螺栓で固定する.
7) 散熱モード: 扇風機内蔵でアクティブ散熱,専用空気管による強制冷却
8) インターフェース:入力 XT60,出力 XT90,インターフェースのカスタマイズをサポートする.
9) サイズ:295*254*71 ± 0.5mm (設置ラグとインターフェースを除く)
10) 重量: 4.5 ± 0.1kg (外部の接続器やワイヤを除く).


4.Tエーテルc出来る


1) 材料:多糸の銀塗銅線,複合フッロプラスティック隔熱層,密く包まれた光ファイバーユニット,高温耐性コポリマーシールド,高耐性拉伸モジュール 航空用繊維の帯毛;
2) 稼働電流: 15~20A
3) DC抵抗: 2.5 ± 0.2 Ω,100mループ @ 20 oC
4) 張力強度: ≥200kg,繰り返し引き戻しおよび放出に対する耐久性 ≥1000回
5) 断熱強度: ≥3000Vdc,1分間断絶しない
6) 固定長: 220 ± 2m
7) 光ファイバー通信:FCコネクタ (オプション) で1本の光ファイバーがカスタマイズされています.
8) 外径:4.5 ± 0.2mm
9) 重さ: 46 ± 0.5g/m

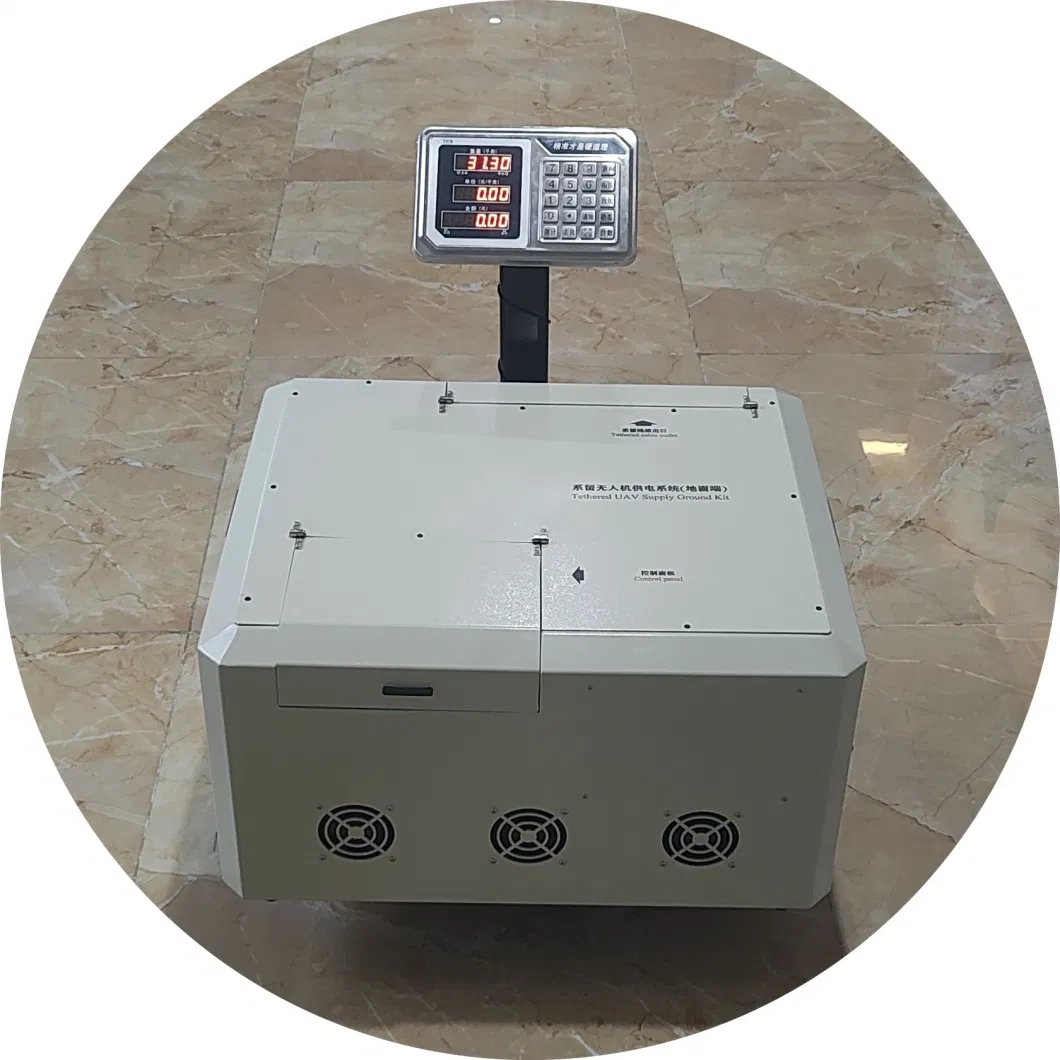

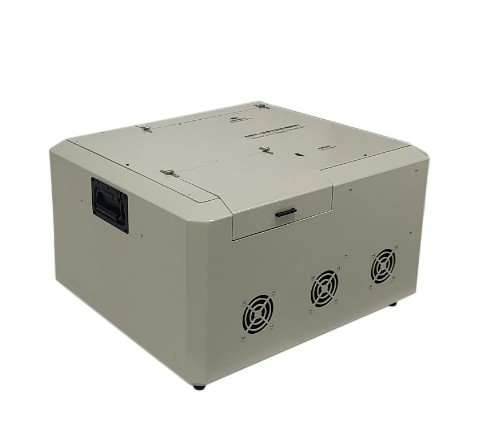

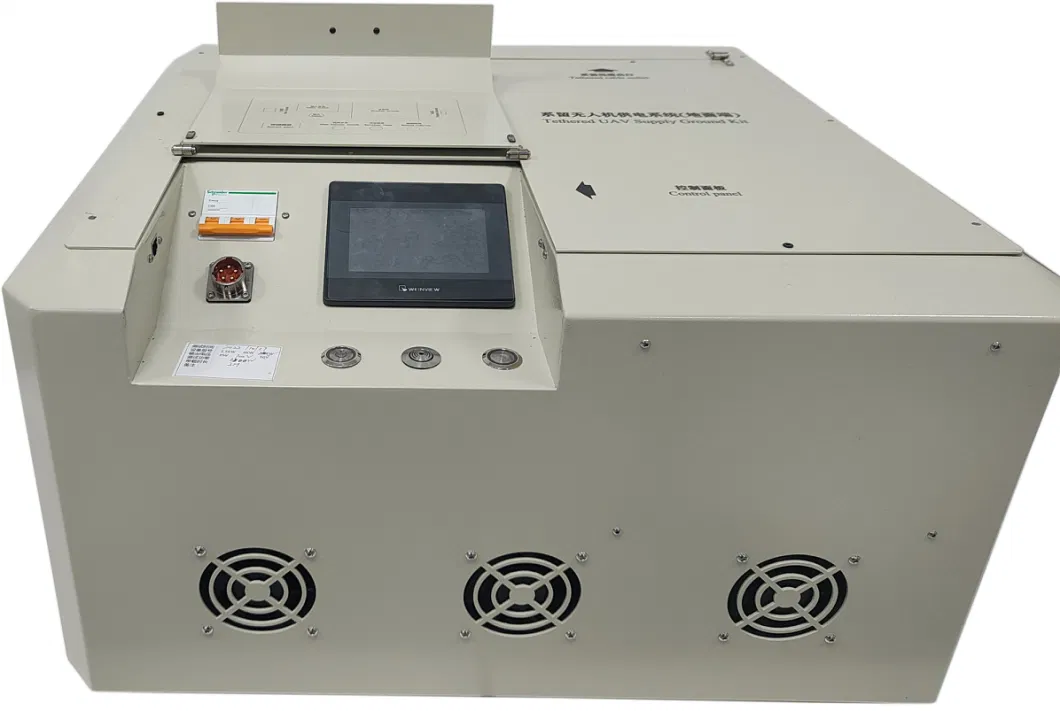

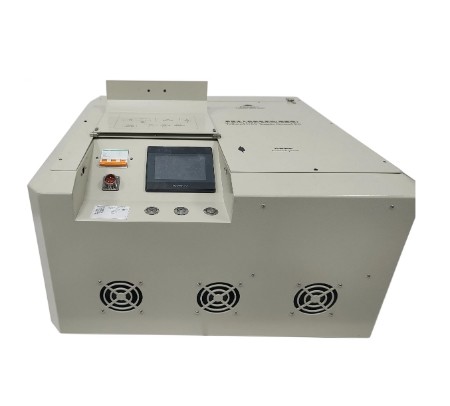

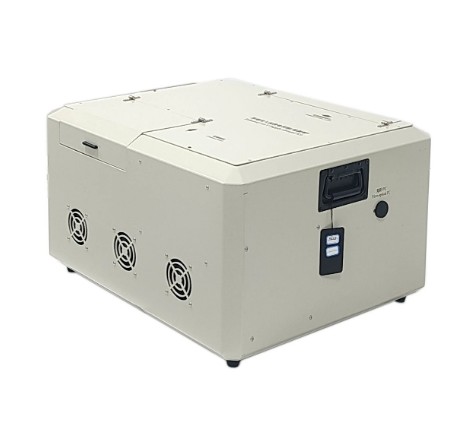

5.地面モジュール(結び付け箱)


1) 入力電圧: 270~490Vac 三相 50/60Hz
2) 出力電圧: 400~750Vdc 調節可能,工場デフォルト 750Vdc
3) 出力: 20000W

4) 保護機能
A. 入力超電圧および低電圧保護: 切断防止,故障排除および自己回復
B.出力過剰電流保護: 恒常電流減電保護,故障排除,自己回復
C.出力短路保護:出力電流制限操作,故障排除,自己回復
D.出力超温保護:シェル温度は95 ± 2.5 oCであり,冷却は自己回復である.
E.出力超電圧保護: 自動停止・ロック,再起動・電源を回復

5) データ表示:4.3インチタッチスクリーンで,電流,電圧,温度,ケーブルリールアウト長さ,動作記録,故障記録,その他のデータが表示されます.
6) 警報機能: システムが故障した場合,ディスプレイ画面は故障情報を表示し,故障警告ライトは赤色で点滅し,ビープします.
7) 通信機能:予約されたネットワークインターフェイス,Modbus tcp通信,有線通信と携帯電話同期ディスプレイをサポートする.
8) キャベルの巻き込みと外出 最大速度: 0~2m/s,10ギア調節可能
(9) ケーブルロールの入力・出力:ケーブルロールの入力・出力 10つのギアに分けられ,調整できます.
10) 作業モード: 消極的なロールアウト,アクティブロールイン,自動ワイヤアレンジメント,休憩ケーブルでボタン押して強制ロールすることができます.
11) 持ち運び: 引引棒を支える 持ち運び手持ち
インターフェース:入力3コア航空ソケット,光ファイバーFCポート (オプション),通信ネットワークポート LANポート,タイプc;
13) ボタンとスイッチ:高電圧出力ボタン,強制ボタンのケーブルリール,AC入力スイッチ,アラームランプ
14) サイズ: 645*550*350 ± 0.5mm
15) 重さ: 40 ± 0.5kg (接続ケーブルを含む)
